防爆自動排水器【排水閥】的起動填充循環

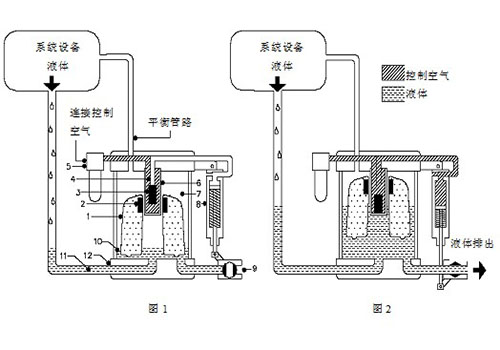

　　圖1、防爆自動排水器【排水閥】的內部裝有磁鐵（2）發浮標（1）坐落在基體上，并處于最低的位置。浮標磁鐵施加一定磁力使中心管磁鐵（3）向上退出，使其正好停在閥桿（4）的下端的開口處。這樣就限制了控制空氣從氣體過濾器（5）進入到中心管（6）內。包括中心管磁鐵和閥桿的控制空氣回路與保存在貯存器（7）中的液體隔絕。氣缸（8）停在初始位置且排除球閥（9）關閉。

　　防爆自動排水器【排水閥】每個排出周期后，總會有一些殘留的液體（10）存在于貯存器的底部。115^TM型號的產品，在這些液體未排除前，不執行排出功能，這些液體可以提供液體密封以保存成本較高的壓縮空氣。液體（11）通過入口（12）流入貯存器內以啟動填充循環。液體持續填充到貯存器中，知道浮標被足夠的液體推到了圖2的位置。

　　防爆自動排水器【排水閥】的起動液體排出過程

　　圖2、液體流入并提升浮標到下圖圖示的最高位置。浮標磁鐵也被提升，并經過中心管磁鐵，使中心管磁鐵退下，從而打開了閥桿的開口。這樣可以保持在中心管內的控制空氣流過控制空氣回路，達到執行氣缸。執行氣缸伸出，打開球閥啟動積蓄液體的排出動作。

　　當排出了適當量的液體后，在貯存器內留下一定量的液體起到密封的作用。浮標已經降到浮標磁鐵低于中心管磁鐵的某一點。在這個位置，浮標磁鐵使中心管磁鐵再次向上頂住閥桿的開口，封鎖控制空氣氣流在執行氣缸內。氣缸內有個彈簧，它驅使氣缸回退到初始位置，關閉排出球閥。排出過程停止，如圖1所示，再次重復上述工作循環。
