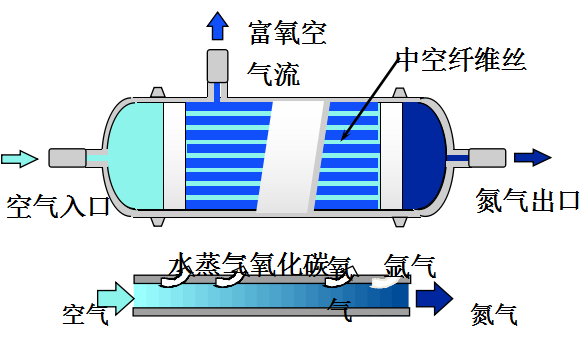

膜的工作原理：通常一切氣體均可以滲透通過高分子膜，其過程是氣體分子首先被吸附并溶解于膜的高壓側表面，然后借助于濃度梯度在膜中擴散，最后從膜的低壓側解析出來，其結果是小分子和極性較強的分子（如水汽、氧氣、二氧化碳等）的通過速度較快，在膜的滲透?jìng)?cè)被富集；而大分子和極性較弱的分子（如氮?dú)?、氬氣等）的通過速度較慢，被滯留在膜的滯留側被富集從而達到混合氣體分離的目的。

分離就是利用各種氣體在高分子膜上的滲透速率的不同，來進行氣體分離的，其分離推動力為氣體在膜兩側的分壓差，所以膜法氣體分離沒有相變、不需要再生，它具有設備簡單、操作及維護費用低、不需要預運行開機即可產出成品氣、具有占地面積小、重量輕、分離效率高等優點。所以廣泛應用在以下行業：

? 油田空氣鉆井/采油 注氮

? 煤礦井下移動防滅火系統

? 化學品、液貨船(LNG,LPG)船惰氣保護

? 倉儲氣調、蔬果保鮮

? 化工管道吹掃、惰氣保護

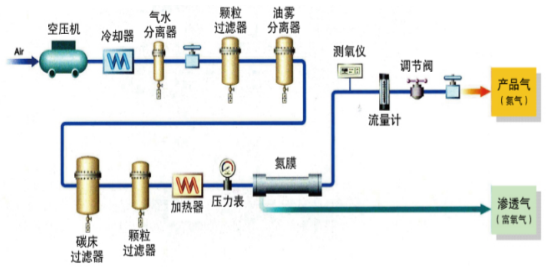

膜分離制氮系統的工藝流程：

膜對壓縮空氣的質量要求：

（1） 相對濕度為80%，或者更小

（2） 空氣不能有水霧，油霧或者類似其它氣體?？諝獠荒馨谢覊m

— 油量：0.01mg/Nm3（0.008ppm wt）或者更少

— 顆粒：0.01 um或者更少

（3） 碳?xì)浠衔铮?.013mg/Nm3 (0.01ppm wt) 或者更少

（4） 空氣不包含任何腐蝕性氣體（強酸氣體，例如二氧化硫氣體等氣體）

（5） 不包含任何強堿性氣體

因?yàn)槟ぶ频袠I(yè)空壓機的壓力和流量不同，WALKER公司可以根據不同使用壓力和流量為客戶量身定制方案。通過WALKER氣水分離器、粗過濾器、精密過濾器、超精密過濾器、活性炭過濾器或微油霧過濾器過濾后，進入膜的壓縮空氣質量?jī)?yōu)于膜對壓縮空氣的質量要求，符合ISO8573-1空氣質量標準：顆?！?.01微米；殘油含量≤0.003 mg/Nm3或者更少（1bar,20℃工況下）。

WALKER過濾器在膜制氮行業中的應用案例圖片：

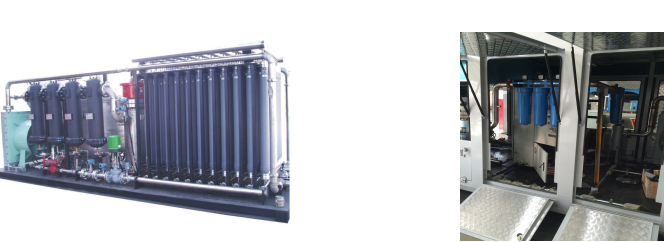

膜制氮機 –碳鋼法蘭過濾器油田移動制氮車-20BAR鑄鋁殼體過濾器

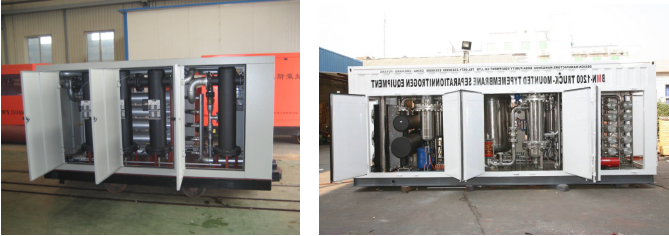

移動制氮車的空氣處理單元-碳鋼法蘭過濾器和出口制氮項目-不銹鋼法蘭過濾器

WALKER FILTRATION LTD成立于1982年，總部位于英國的紐卡斯?fàn)?。超過30年的全球應用經驗，使英國WALKER公司成為過濾技術領域公認的開拓者，WALKER公司是國際壓縮空氣及氣體協會（CAGI）的會員單位，同時也是壓縮空氣質量標準ISO8573和ISO12500的參與制定者之一，不斷地在技術和專有技能上的投入使得WALKER公司始終站在過濾領域技術創新的前沿，能夠預測客戶的需求，技術具有市場的前瞻性，為公司的發展做了充分的技術儲備。WALKER公司的主要產品是過濾器和濾芯，尤其是濾芯的銷售占到公司銷售額的60%以上，平均每天能夠銷售出7000多只濾芯，其應用領域涵蓋壓縮空氣、天然氣、氨氣、真空、氫氣等歐洲第一氣體組以下的所有氣體過濾領域。WALKER 公司的經營宗旨是客戶滿意是檢驗所有工作的重要標準。精益求精的理念深深植入公司的每一個員工心中。

WALKER過濾器及濾芯的優勢：

一、 WALKER公司是國際壓縮空氣及氣體協會（CAGI）的會員單位，同時也是壓縮空氣質量標準ISO8573和ISO12500的參與制定者之一，在行業內有優勢地位和權威性。

二、 創新的設計理念和先進的研發手段使WALKER公司的產品始終處于行業的前沿。

三、 WALKER公司的濾芯都經過100%的化學試驗和過濾效果測試，以確保提供的產品能夠達到優秀的工作狀態。

四、 英國著名的獨立實驗室IBR為其提供頒發質量證書，不定期的對其產品進行抽檢。確保產品質量穩定。

五、 濾芯由2層316L不銹鋼骨架、2層預過濾層、6層過濾層和1層凝聚層組成，采用斥水材料—質優的硼硅纖維，空隙比達到96%，壓損低。

六、 30多年的全球應用經驗，經得住用戶的檢驗。

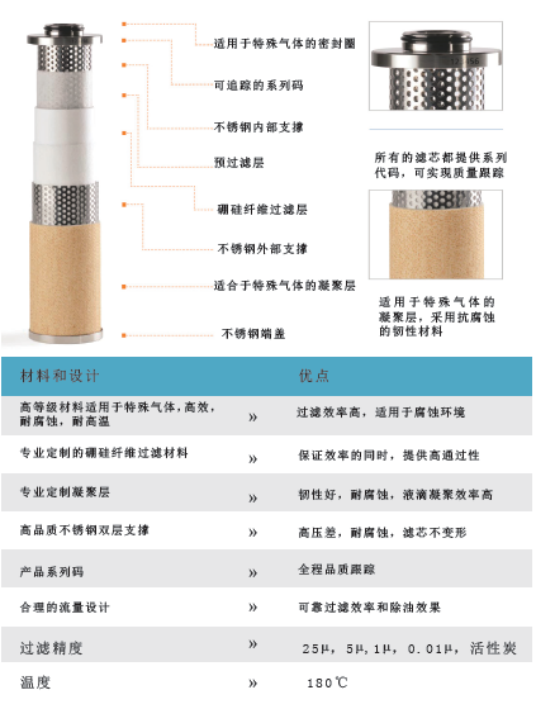

濾芯剖面分析如下：

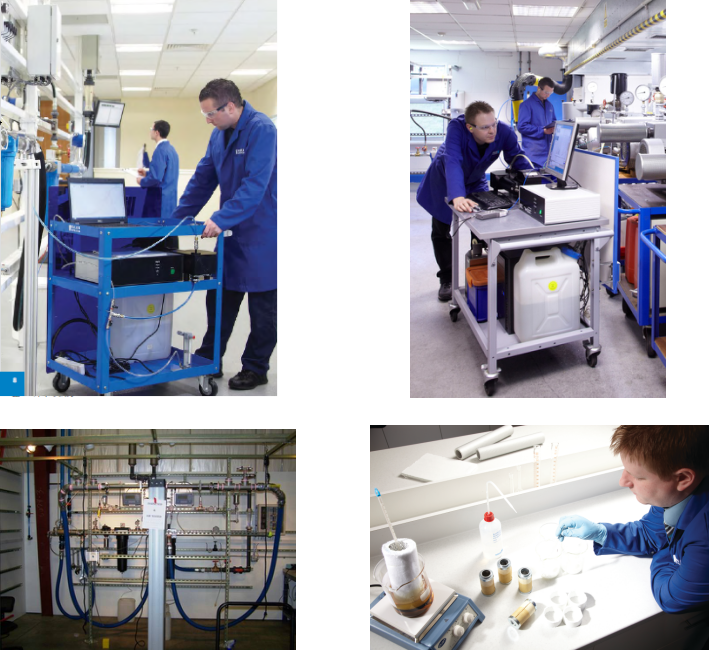

設施精良的檢測設備和專業化的技術手段是產品開發和檢測的必要保障。WALKER公司擁有超過2000m2的專業實驗室和多個性能實驗室，用以對產品進行實時質量檢測和性能耐久性試驗等?？梢詫?duì)過濾器及濾芯進行各種工況下的模擬實驗和對比試驗，可以在加濕、干燥、加熱等各種工況下進行試驗，并可以實時記錄數據并遠傳給需要的客戶。也可以同時進行兩個同類產品的對比試驗。

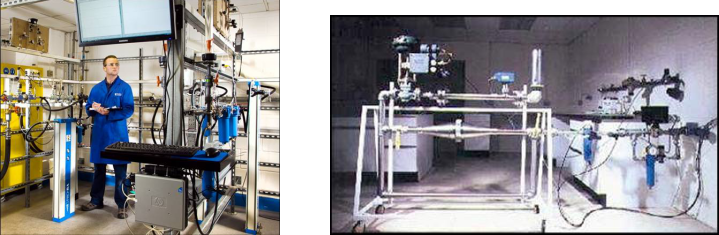

專業性能實驗室如下圖所示：

實際工況：

氣體流量：6000Nm3/h;

壓力：4.0Mpa

溫度：40℃

主要組分：H2、N2、CH4及少量的NH3、水和油。

技術要求：

過濾后滿足含油+水總量<0.1mg/Nm3,一開一備。

根據工況及要求，我們選擇過濾器型號為1000FDIXA，接口為DN100,CLASS300，過濾精度為0.01微米，處理量為60Nm3/min@7bar,經過壓力修正后，處理量可以達到9000Nm3/h，殘油含量0.01mg/Nm3。完全滿足客戶要求。

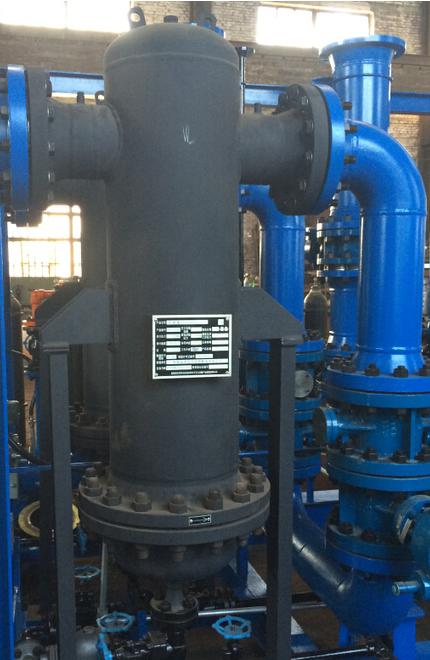

過濾器外形類似下圖：
